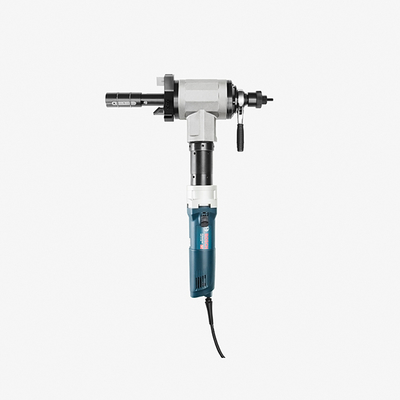

Máquina de Chanfrar Tubos IDE120 – Ferramenta de Corte a Frio Portátil para Preparação de Solda

DESCRIÇÃO DO PRODUTO

A Máquina de Chanfrar Tubos IDE120 é uma ferramenta potente, montada internamente, projetada para a preparação precisa das extremidades de solda em tubos com diâmetros de 1,57" a 4,72" (Φ40 mm a 120 mm). Projetada para uso em indústrias como geração de energia, petroquímica, construção naval e fabricação de caldeiras, ela lida com aço carbono, aço inoxidável e tubos de liga com facilidade.

Utilizando um processo de corte a frio, ela evita a distorção térmica e garante chanfros limpos e de alta qualidade. A máquina suporta operações incluindo chanfragem, faceamento, alargamento e rebaixamento. Seu mandril autocentrante de três garras permite uma montagem rápida e segura, enquanto os ângulos de chanfro ajustáveis (0°–45°) oferecem flexibilidade para diferentes perfis de solda. As opções de acionamento incluem motores elétricos MT, elétricos Bosch e pneumáticos—ideais para uma variedade de condições no local de trabalho.

PRINCIPAIS CARACTERÍSTICAS

Tecnologia de Corte a Frio

Elimina zonas afetadas pelo calor causadas por métodos térmicos, garantindo juntas de solda limpas e fortes sem danos ao material.

Ampla Compatibilidade de Materiais

Lida com aço carbono, aço inoxidável e tubos de liga de alto cromo para diversas aplicações industriais.

Operações de Usinagem Versáteis

Realiza chanfragem (tipos V, U, J), alargamento, faceamento e rebaixamento usando ferramentas de corte intercambiáveis.

Configuração Rápida e Autocentragem

O mandril expansível de três garras fornece centralização rápida e precisa dentro do tubo para instalação rápida e confiável.

Ângulos de Chanfro Personalizados

Suporta ângulos de chanfro de 0° a 45°, com ferramentas opcionais disponíveis para requisitos específicos do trabalho.

ESPECIFICAÇÕES

OPÇÕES DE ACIONAMENTO

A máquina de chanfrar tubos IDE120 está disponível com opções de acionamento elétrico ou pneumático, permitindo que os usuários selecionem a melhor configuração para as condições específicas do local de trabalho, disponibilidade de energia e requisitos de segurança.

IDE120 – Acionamento por Motor Elétrico MT

Equipada com um motor elétrico MT de 0,9 kW (1,21 Hp), operando a 220–240 V, 50/60 Hz.

Esta versão oferece torque consistente e desempenho de corte suave, tornando-a ideal para locais com infraestrutura elétrica estável.

IDB120 – Acionamento por Motor Elétrico Bosch

Alimentada por um motor Bosch de 1,0 kW (1,34 Hp), também classificado para 220–240 V, 50/60 Hz.

Conhecido por sua confiabilidade e maior saída, este modelo é adequado para uso em oficinas e aplicações de manutenção exigentes.

IDP120 – Acionamento por Motor Pneumático

Equipada com um motor pneumático de 1,0 kW (1,34 Hp), operando a 1,3 m³/min @ 0,6 MPa.

O acionamento pneumático oferece uma solução leve e sem faíscas—perfeita para ambientes perigosos ou explosivos onde o ar comprimido é mais acessível do que a eletricidade.

INDÚSTRIAS E APLICAÇÕES

Geração de Energia

A máquina de chanfrar tubos ID90 desempenha um papel vital nas instalações modernas de geração de energia, incluindo usinas a carvão, turbinas a gás, nucleares, hidrelétricas e de energia renovável. Sua precisão e portabilidade a tornam ideal para a preparação de solda in-situ em linhas de vapor de alta pressão, superaquecedores, tubos de caldeira e trocadores de calor. Durante paradas planejadas ou ciclos de manutenção, a máquina facilita a fabricação e a adaptação eficientes no local com interrupção mínima das operações da usina.

Exploração e Processamento de Petróleo e Gás

Projetada para os rigores dos ambientes de campos de petróleo, a ID90 é ideal para aplicações upstream, midstream e downstream—seja em refinarias, plataformas offshore ou terminais de dutos. Sua compatibilidade com acionamentos pneumáticos permite o uso seguro em zonas explosivas ou classificadas ATEX. A máquina realiza chanfragem suave em aço carbono, aço inoxidável e tubos de liga usados em unidades de processo, colunas de elevação, separadores e linhas de transporte—melhorando a qualidade da solda em condições extremas.

Instalações Químicas e Petroquímicas

Em plantas de processamento químico, onde os tubos frequentemente transportam fluidos corrosivos, compostos voláteis ou meios superaquecidos, a técnica de corte a frio da ID90 evita danos térmicos e garante bordas limpas. Seu corte de precisão melhora a confiabilidade das juntas para tubulações em reatores, trocadores de calor, torres de destilação e sistemas de segurança. A capacidade da máquina de lidar com materiais de alta liga ajuda a atender aos rigorosos padrões regulatórios em ambientes perigosos.

Instalação e Manutenção de Dutos

Seja em projetos de dutos transfronteiriços ou manutenção de parada de emergência, a ID90 oferece chanfragem confiável com configuração rápida e ferramentas mínimas. É especialmente valiosa em locais remotos ou locais de acesso restrito, onde as ferramentas de corte convencionais são impraticáveis. O design leve da máquina e as garras modulares garantem uma montagem interna segura e resultados consistentes, mesmo em terrenos irregulares ou condições climáticas adversas.

FAIXA DE MONTAGEM

OPÇÕES DE FERRAMENTAS

PERGUNTAS FREQUENTES

P1: Quais recursos da IDE120 garantem a qualidade consistente do chanfro em diferentes materiais de tubos?

R: A tecnologia de corte a frio e o sistema de fixação autocentrante da IDE120 fornecem cortes estáveis e precisos sem distorção térmica. Isso garante chanfros uniformes em aço carbono, aço inoxidável e tubos de liga.

P2:  Como a versão com acionamento pneumático melhora a segurança em ambientes perigosos?

R:  O acionamento pneumático elimina componentes elétricos, removendo os riscos de faíscas. Ele opera com ar comprimido, tornando-o adequado para zonas explosivas ou classificadas, como plantas químicas e locais offshore.

P3: A IDE120 é capaz de realizar perfis de chanfro complexos necessários para técnicas de soldagem avançadas?

R: Sim. Suas ferramentas modulares suportam vários tipos de chanfro, incluindo ângulos compostos e preparações em J, atendendo aos padrões para preparações de solda de várias passagens.

P4: Com que rapidez os operadores podem trocar ferramentas ou ajustar a máquina para diferentes diâmetros de tubos?

R: Graças ao seu design modular e mandril ajustável, as trocas de ferramentas e os ajustes de tamanho podem ser concluídos em minutos, minimizando o tempo de inatividade durante diversas operações.

P5: Que tipo de documentação acompanha a IDE120 para auxiliar na conformidade regulatória?

R: A máquina inclui um certificado de conformidade, manuais detalhados e especificações técnicas.
