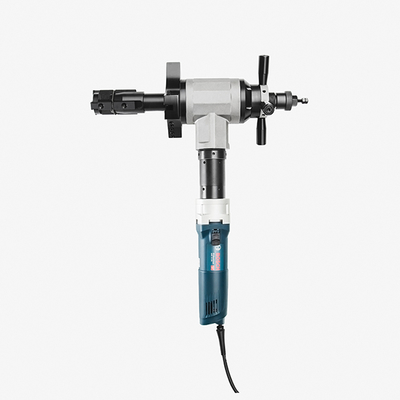

آلة شطب الأنابيب الكهربائية المحمولة 50 هرتز للقطع البارد
| الـ MOQ: | 1 |
| سعر: | 320USD-960USD |
| فترة التسليم: | 5-7 أيام |
| طريقة الدفع: | ر/ر |
آلة شطب الأنابيب الكهربائية 50 هرتز,آلة شطب الأنابيب 50 هرتز,آلة شطب الأنابيب الكهربائية المحمولة
,50HZ tube beveling machine
,Portable Electric Pipe Beveling Machine
ID159 أداة تشطيف الأنابيب المحمولة لقطع الأنابيب على البارد لإعداد فعال للحام في الموقع
وصف المنتج
آلة تشطيف الأنابيب ID159 هي أداة داخلية مدمجة وعالية الأداء مصممة لإعداد فعال للحام للأنابيب عبر نطاق واسع من الأقطار من 2.36 بوصة إلى 6.26 بوصة (Φ60–159 مم). تعمل تقنية القطع على البارد على التخلص من المناطق المتأثرة بالحرارة، مما يضمن سلامة اللحام المثلى دون تشوه.
صُممت ID159 لتعدد الاستخدامات، وهي تدعم مهام التشطيف والتسوية والتجويف والتشطيب. وهي توفر تكوينات متعددة لمحركات الطاقة—بما في ذلك المحرك الكهربائي MT والمحرك الكهربائي Bosch والمحرك الهوائي—مما يجعلها مناسبة لمجموعة واسعة من ظروف موقع العمل. تتوافق هذه الأداة مع الفولاذ الكربوني والفولاذ المقاوم للصدأ وسبائك الفولاذ، وهي مثالية للتطبيقات في محطات الطاقة والمعالجة الكيميائية وبناء السفن والنفط والغاز وصيانة خطوط الأنابيب العامة.
الميزات الرئيسية
عملية القطع على البارد
تمنع التلف الحراري وتحافظ على السلامة المعدنية في وصلة اللحام.
زوايا شطب متعددة
تستوعب الأدوات زوايا شطب 0°–45°; تتوفر أدوات مخصصة عند الطلب.
نظام التثبيت الداخلي
يضمن التمركز الآمن داخل الأنبوب من أجل تشغيل مستقر ودقيق.
تنوع القيادة
متوفرة بمحركات كهربائية أو هوائية للتوافق مع متطلبات الموقع المختلفة.
المواصفات
| العنصر | IDE-159 | IDP-159 | IDB-159 |
| نوع المحرك | محرك كهربائي MT | محرك هوائي | محرك كهربائي Bosch |
| طاقة المحرك | 220-240 فولت، 50/60 هرتز | 1.3 م³/دقيقة عند 0.6 ميجا باسكال | 220-240 فولت، 50/60 هرتز |
| طاقة المحرك | 1.6 كيلو واط (2.15 حصان) / 6 أمبير | 1.0 كيلو واط (1.34 حصان) | 1.0 كيلو واط (1.34 حصان) |
| نطاق القطع (ID-OD) | Φ60-159 مم (2.36"-6.26") | Φ60-159 مم (2.36"-6.26") | Φ60-159 مم (2.36"-6.26") |
| نطاق التركيب ID | Φ60-160 مم (2.36"-6.30") | Φ60-160 مم (2.36"-6.30") | Φ60-160 مم (2.36"-6.30") |
| سمك الجدار | ≤20 مم (0.79") | ≤20 مم (0.79") | ≤20 مم (0.79") |
| شوط التغذية | 26 مم (1.02") | 26 مم (1.02") | 26 مم (1.02") |
| سرعة الدوران | 37 دورة في الدقيقة | 61 دورة في الدقيقة | 38 دورة في الدقيقة |
| وزن التشغيل | 19 كجم | 16.5 كجم | 18 كجم |
| وزن الشحن | 33 كجم | 30.5 كجم | 32 كجم |
| أبعاد الصندوق | 700×570×260 مم | 700×570×260 مم | 700×570×260 مم |
خيارات المحرك
تتوفر آلة تشطيف الأنابيب ID159 مع تكوينات محركات متعددة—كهربائية وهوائية—لتلبية المتطلبات المتنوعة للإعدادات الصناعية المختلفة. سواء كان التطبيق يتطلب أداءً كهربائيًا موثوقًا به أو تشغيلًا آمنًا في البيئات المتقلبة، فإن ID159 توفر الحل المناسب.
IDE159 – محرك كهربائي MT
مزودة بمحرك MT عالي الكفاءة بقدرة 1.6 كيلو واط (2.15 حصان)، ويعمل على 220–240 فولت، 50/60 هرتز.
يضمن هذا الإعداد إخراجًا ثابتًا وتحكمًا دقيقًا، مما يجعله الخيار المفضل للمواقع التي تتمتع ببنية تحتية كهربائية مستقرة ومتطلبات دقة تشغيل عالية.
IDB159 – محرك كهربائي Bosch
مدفوعة بمحرك كهربائي Bosch بقدرة 1.0 كيلو واط (1.34 حصان)، مصنف أيضًا لـ 220–240 فولت، 50/60 هرتز.
تشتهر هذه النسخة بموثوقيتها القوية وعمرها التشغيلي الطويل، وهي مناسبة بشكل خاص للتطبيقات القائمة على المصانع ومرافق الإصلاح حيث تعتبر موثوقية الأداة ذات أهمية قصوى.
IDP159 – محرك هوائي
مدعومة بمحرك هواء مضغوط مصنف عند 1.0 كيلو واط (1.34 حصان)، ويتطلب 1.3 م³/دقيقة عند 0.6 ميجا باسكال. توفر النسخة الهوائية تشغيلًا غير كهربائي وآمنًا من الانفجار، مما يجعلها مثالية للبيئات الخطرة، مثل مصافي النفط والمصانع الكيميائية أو مهام الحقول البعيدة حيث يتم تقييد الأنظمة الكهربائية.
الصناعات والتطبيقات
توليد الطاقة
تُستخدم لإعداد اللحام في الموقع في محطات الطاقة الحرارية والنووية والمائية حيث تكون الدقة والسلامة أمرًا بالغ الأهمية.
النفط والغاز
تدعم صيانة خطوط الأنابيب البحرية والبرية، خاصة في البيئات التي تتطلب القطع على البارد لتجنب الشرر والحرارة.
البتروكيماويات والمعالجة الكيميائية
مثالية لأنظمة أنابيب سبائك مقاومة للتآكل (CRA) والبيئات الكيميائية الخطرة التي تتطلب عمليات خالية من الشرر.
بناء السفن والبحرية
تؤدي إعداد اللحام الهام في الأماكن الضيقة وأنظمة الصابورة وأعمال الأنابيب في غرفة المحرك.
صيانة الغلايات والمبادلات الحرارية
يجعل نظام التثبيت الداخلي فعالاً للغاية للوصول إلى ID في أنابيب الغلايات والمبادلات الحرارية والمكثفات.
نطاق التركيب
| كتل الفك ومجموعات المنحدرات | |
| كتلة الفك رقم. | نطاق التركيب ID |
|
لا يوجد |
Φ60-70 مم (2.362"-2.756") |
|
رقم 01 |
Φ70-80 مم (2.756"-3.150") |
|
رقم 02 |
Φ80-90 مم (3.150"-3.543") |
|
رقم 03 |
Φ90-100 مم (3.543"-3.937") |
|
رقم 04 |
Φ100-110 مم (3.937"-4.331") |
|
رقم 05 |
Φ110-120 مم (4.331"-4.724") |
|
رقم 06 |
Φ120-130 مم (4.724"-5.118") |
|
رقم 07 |
Φ130-140 مم (5.118"-5.512") |
|
رقم 08 |
Φ140-150 مم (5.512"-5.906") |
|
رقم 09 |
Φ150-160 مم (5.906"-6.299”) |
خيارات أداة القطع
الأسئلة المتداولة
س1: هل يمكن لآلة تشطيف الأنابيب ID159 التعامل مع الأنابيب ذات الجدران الثقيلة أو السبائك الغريبة؟
ج: نعم، يمكنها تشغيل ما يصل إلى 20 مم من سمك الجدار وهي مناسبة للفولاذ الكربوني والفولاذ المقاوم للصدأ والمواد السبائكية. تتوفر أيضًا شفرات مخصصة للمعادن المحددة.
س2: كيف يعمل نظام التثبيت الداخلي وهل يضمن تمركز الأنبوب؟
ج: يقوم نظام المشبك المتوسع بالتثبيت داخل الأنبوب باستخدام وسادات قابلة للتبديل. وهذا يضمن التمركز الدقيق والقطع الخالي من الاهتزازات.
س3: ما هي زوايا الشطب المدعومة وهل من الممكن عمل شطوف مركبة؟
ج: تدعم حوامل الأدوات القياسية شطوف الزاوية الواحدة 0°–45°. بالنسبة للشطوف المركبة، تتوفر حوامل أدوات مزدوجة أو تكوينات مخصصة.
س4: كيف أختار بين الموديلات ذات المحركات الكهربائية والهوائية؟
ج: اختر بناءً على ظروف موقعك. تعتبر المحركات الكهربائية مثالية لبيئات الطاقة المستقرة؛ يفضل استخدام المحركات الهوائية في المناطق المتفجرة أو الرطبة.
س5: ما الذي يتم تضمينه في حزمة الشحن القياسية؟
ج: تأتي كل وحدة مع الآلة الرئيسية ومحرك الأقراص (حسب الطلب) ومجموعة الأدوات ودليل التعليمات وصندوق نقل متين.
جدول اختيار مشطوف الأنابيب
| الموديل | نطاق التركيب ID | نطاق القطع (ID-OD) |
| ID30 | Φ15-28 مم (0.59"-1.10") | Φ15-36 مم (0.59"-1.42") |
| ID90 | Φ25-79 مم (0.98"-3.11") | Φ25-89 مم (0.98"-3.50") |
| ID120 | Φ40-112 مم (1.57"-4.41") | Φ40-120 مم (1.57"-4.72") |
| ID159 | Φ60-160 مم (2.36"-6.30") | Φ60-159 مم (2.36"-6.26") |
| ID219 | Φ65-215 مم (2.56"-8.46") | Φ65-219 مم (2.56"-8.62") |
| ID252 | Φ80-260 مم (3.15"-10.24") | Φ80-273 مم (3.15"-10.75") |
| ID352 | Φ145-345 مم (5.71"-13.58") | Φ145-356 مم (5.71"-14.02") |
| ID426 | Φ250-426 مم (9.84"-16.77") | Φ250-426 مم (9.84"-16.77") |
| ID630 | Φ300-630 مم (11.81"-24.80") | Φ300-630 مم (11.81"-24.80") |
